　　CF法兰的英文名是Conflat Flang。它是一种用于超高真空中的法兰连接，是一种金开云体育开云官网属静密封，可以承受高温烘烤。

开云体育开云平台三种常见的真空法兰规格(CF、KF、ISO)(图1)

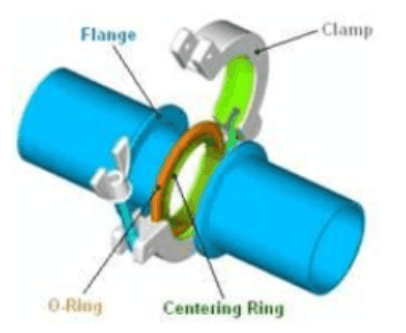

　　ISO-KF是应用在真空系统中的一种快卸法兰。它由以下几个元件构成：两个成对称分布的KF法兰、O-Ring、定心支架、卡箍。勿需使用别的工具，只要简单地用手拧开云体育开云官网动碟形螺母就可以松开或压紧连接。

开云体育开云平台三种常见的真空法兰规格(CF、KF、ISO)(图2)

　　GB/T 4982—2003 真空技术快卸连接器尺寸第1部分：夹紧型

　　GB/T 4983—2003 真空技术快卸连接器尺寸第2部分：拧紧型

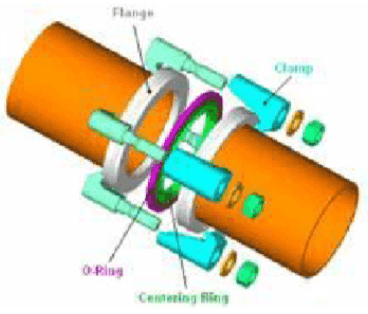

　　ISO法兰和配管可用于从大气压到高真空，经常装拆的各种应用中。一般管子的直径超过50mm（2英寸）。如果使用氟橡胶O形圈，可以承受150℃烘烤。

开云体育开云平台三种常见的真空法兰规格(CF、KF、ISO)(图3)

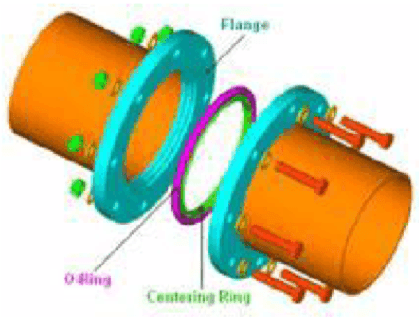

　　2）ISO-F真空接头通常由法兰（flang）、密封圈(O-Ring)、中心定位环 (centering ring) 组成，与ISO-K不同的地方是法兰用螺栓坚固。见下图。

开云体育开云平台三种常见的真空法兰规格(CF、KF、ISO)(图4)

　　JB/T 1092—1991 O型真空用橡胶密封圈型式及尺寸返回搜狐，查看更多Kaiyun 开云Kaiyun 开云 Kaiyun 开云
