金属波纹（外油卧式）密封式储油柜，作为保护油质和容积补偿的装置，采用先进的不锈钢纹补偿技术，在实现绝缘油体积补偿的同时，能更可靠地确保绝缘油与空气隔离，并具有工作寿命长、无老化、抗破损、免维护等特点，适用于风冷或强迫油循环风（水）冷却的大型电力变压器，电抗器和电容器等电力设备。

　　金属波纹（外油卧式Kaiyun 开云）密封式储油柜，在变压器油和空气隔绝的条件下，实现对变压器绝缘油的体积补偿。如下图所示，波纹管的一端封闭，另一端通过焊接与端板固定，波纹管内腔与大气相通称为“呼吸腔”。波纹管外部和外壳体之间称为“补偿腔”通过下部连接口与变压器油箱相通。“呼吸腔”通过呼吸管与外界大气相通。绝缘油随温度变化产生体积膨胀或收缩时，促使波纹管伸缩，从而改变“补偿腔”容积的大小，实现全Kaiyun 开云密封条件下的体积补偿。

　　3、波纹管在极限工作位置时(最长、最短)，产生的最大工作压力小于0.005Mpa。

　　4、技术指标均符合行业标准《变压器用储油柜》(JB/T8464-2005)的规定。

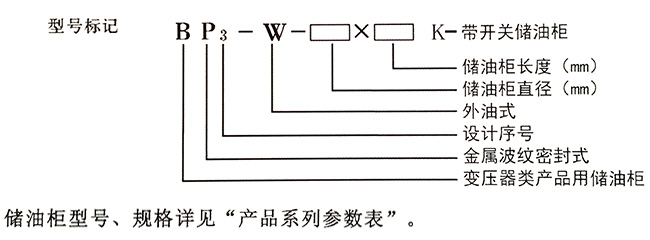

　　储油柜型号、规格是根据变压器油重和使用地区最高和最低环境温度计算确定的。根据变压器油重，在满足要求的型号中选择适合变压器空间的最佳储油柜尺寸(直径)，即完成了型号和规格的选择。然后经厂家根据变压器油重及运行地的环境温度，计算出储油柜补偿量及长度。该表适用变压器运行地区环境温度25℃~40℃，变压器温升45℃。
